看看不同型號的衛生級球閥有什么不同的工作原理

衛生級球閥工作原理

一只帶有貫通腔的制造的球體被放置在閥門體內的兩塊法蘭和兩片PTFE閥門座之間。一個閥門軸芯經90°旋轉可作用于該球體，因而能夠開啟或關閉閥門。

CF-NEW-衛生級球閥-01

同時可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出。

CFQF型衛生級球閥是通過一只氣動頭進行操作，或者是通過一個手柄即可進行手動操作。

CFQF型系列衛生級球閥有三種結構：

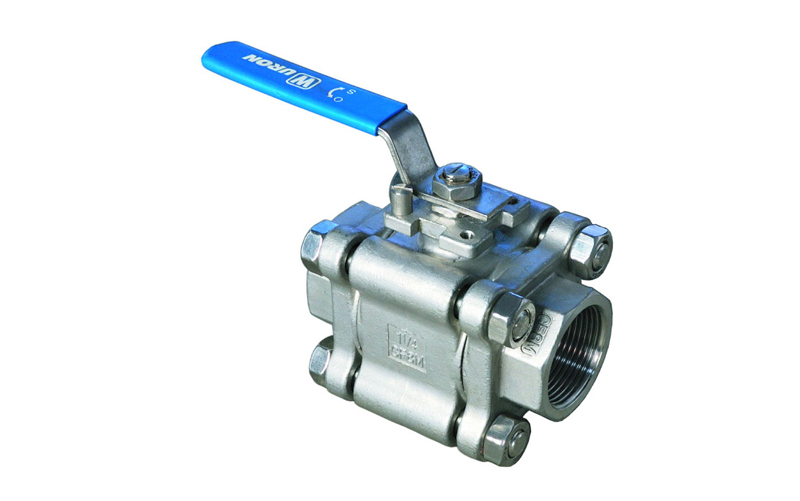

CFQF-1型衛生級球閥閥為三片式結構，由兩片法蘭，閥體及兩個PTFE閥座構成。采用螺栓安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出.

CFQF-2型衛生級球閥為三通球閥，結構形式有T型及L型兩種。由閥體，閥蓋及PTFE閥座構成,采用螺紋安裝方式。

CFQF-3型衛生級球閥為兩片式結構，由閥體，接頭及兩個PTFE閥座構成，采用卡箍式安裝?？稍黾娱y座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出.

衛生級球閥是以球體作為關閉件的衛生級球閥

衛生級球閥的主要功能是切斷和接通管道中的流體。球閥具有流體阻力小，密封性好，開關迅速，可靠性高等特點。

球閥主要由閥體、閥桿、球體和密封圈等零件組成,屬90°開關切斷閥,它借助手柄或驅動裝置在閥桿上端施加一定的轉矩并傳遞給球體,使它旋轉90°,球體的通孔與閥體通道中心線重合或垂直,完成全開或全關動作。常用的球閥結構分浮動球球閥和固定球球閥兩大類。
